氣動切斷閥的結構與工作原理詳解

氣動切斷閥作為工業自動化控制系統中的關鍵部件，在石油、化工、電力、冶金等領域廣泛應用，尤其適用于需要快速、安全關閉介質流體的工況。本文將系統介紹氣動切斷閥的結構組成及其工作原理，幫助客戶更深入地了解霍科德閥門產品的優勢與技術實力。

一、氣動切斷閥的基本結構

氣動切斷閥主要由以下幾部分組成：

1. 閥體部分

閥體是切斷閥的主要承壓部件，一般采用碳鋼、不銹鋼或合金鋼材質，按工況要求設計。閥體內部結構常見形式有直通式、角式、三通式等，適用于不同的安裝和流體方向需求。

2. 閥芯與閥座

閥芯是實現開關功能的關鍵零件，通常與閥桿連接并在閥座處實現密封。切斷閥多數采用硬密封或軟密封結構，具備良好的密封性能和耐壓耐溫性能。

3. 氣動執行機構

氣動執行機構是控制閥門啟閉的動力裝置，通常采用雙作用或單作用氣缸結構，通過壓縮空氣驅動活塞或膜片運動，帶動閥桿上下移動，實現快速啟閉。

4. 彈簧與復位裝置

為確保在氣源中斷或緊急情況時自動關閉閥門，氣動切斷閥常配備彈簧復位機構，保證系統安全可靠運行。

5. 附件與控制組件

包括電磁閥、位置指示器、限位開關、空氣過濾減壓閥、手動開關裝置等，用于實現遠程控制、就地操作和狀態反饋。

二、工作原理

氣動切斷閥的基本原理是利用壓縮空氣作為動力源，通過氣動執行器驅動閥芯迅速移動，實現對流體的切斷或接通。工作過程如下：

1. 正常開啟：

   控制系統通過電磁閥通入壓縮空氣，氣動執行器推動活塞（或膜片）克服彈簧力向下（或向上）移動，帶動閥桿打開閥門，介質正常流通。

2. 緊急關閉：

   當發生緊急情況，如系統故障、斷氣、斷電等，氣源被切斷或控制系統發出關閉指令，執行器內部彈簧迅速推動閥桿復位，使閥芯壓緊在閥座上，迅速切斷介質流動。

3. 雙作用執行器（可選）：

   在某些應用中，需控制閥門開啟與關閉都由氣源驅動，此時采用雙作用氣缸，在兩個方向都施加氣壓，實現更高的控制精度和響應速度。

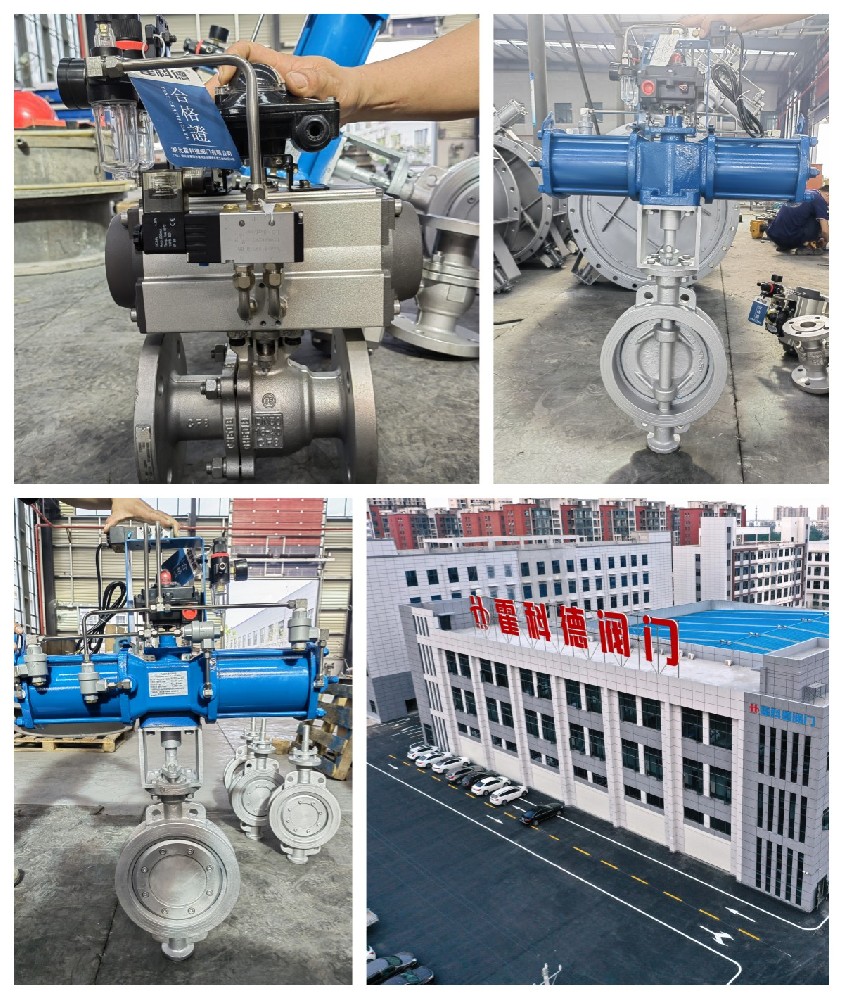

河北省唐山市氣動切斷閥項目

三、霍科德氣動切斷閥的優勢

作為國內專業的工業閥門制造商，湖北霍科德閥門有限公司在氣動切斷閥的設計與制造方面具備以下顯著優勢：

● 結構緊湊，響應迅速：霍科德氣動切斷閥設計合理，執行機構驅動靈敏，切斷速度快，保障工藝流程安全。

● 密封性能優：采用先進的密封材料與精密加工工藝，確保零泄漏和長期可靠運行。

● 適應性強：適用于高溫、高壓、強腐蝕等復雜工況，廣泛服務于化工、冶金、電站等行業。

● 可定制化服務：根據用戶需求提供非標設計，滿足特殊工藝控制需求。

四、應用領域

霍科德氣動切斷閥廣泛應用于以下場景：

● 石化行業中可燃?xì)怏w或危險液體的快速切斷控制；

● 鍋爐、加熱爐燃料管路的安全聯鎖系統；

● 自動化裝置中的工藝流體快速切斷控制；

● 各類應急聯鎖與安全停機系統。

湖北霍科德閥門有限公司始終堅持"以零缺陷產品為我們對質量的終目標"、"客戶滿意就是我們的追求"的經營理念，不斷優化產品結構，提升控制性能。我們將持續為客戶提供高可靠、高效率的流體控制解決方案，為工業自動化保駕護航。
